CINO FM480, FA470 等 1D,2D Barcode Scanner 固定式條碼掃描器的輸出入信號解說

 CINO FM480, FA470 等 1D,2D Barcode Scanner 固定式條碼掃描器的信號輸出入, 分別有 Trigger 輸入, 以及 OK/NG 輸出信號.

Trigger 輸入指的是: 外部控制時, 可將此腳位對 Gnd 腳位間連接一個乾式接點開關, 開關導通則觸發CINO條碼掃描器掃描讀取條碼, 反之則無.

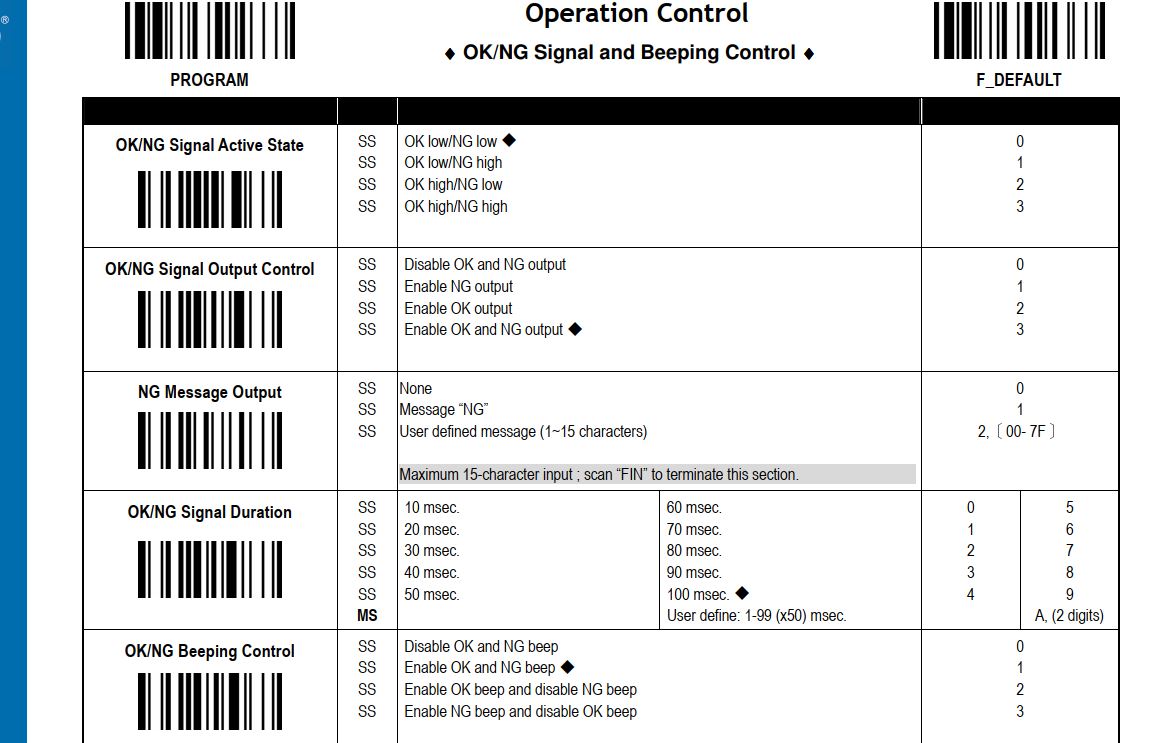

OK/NG 輸出信號指的是: 一旦 Trigger 信號發生事件, 如導通去觸發掃描條碼後, 如果有讀取到條碼則OK腳位發送一個導通信號輸出, 反之若Trigger從觸發到結束都無法讀取到條碼則NG腳位輸出信號. (兩腳位均可彈性設定腳位的訊號輸出時間的秒數, 以及設定是低準位還是高準位的輸出選擇, 考手冊設定截圖)


** 註: OK/NG 腳位信號輸出需伴隨一組 pull-high 電阻 ** 有任何不明白的老客戶或新用戶, 請與我司連繫唷!!
