CINO 批次盤點 / 離線範圍讀取 1D/2D Bluetooth Barcode Scanner

CINO 藍芽條碼掃描讀碼器(Bluetooth 1D/2D Barcode Scanner/Reader) + 搭配原廠藍芽基座(BT Cradle) 的操作應用裡, 於藍芽無法通訊連線時, 用戶通常衍生出兩類的離線通訊的讀條碼應用:

  1. 連線模式下的超出藍芽無線範圍的讀碼,
  2. 盤點模式下的離線資料收集的條碼讀碼.
本篇為這兩類模式上的差異, 做簡單介紹, 讓用戶們對( 搭配原廠基座 ) 的應用上多一層認識.

1, [ 連線模式下 ] : 超出藍芽無線範圍的讀碼
在正常已連線模式下, 每刷一筆條碼, 條碼資料便會立即傳送出至所配對的基座(Cradle). 而如果超出無線藍芽通訊範圍話, CINO BT Barcode Scanner 預設值 = 關閉緩衝儲存功能, 若有此需求的用戶, 可開啟簡易手冊(參考以下截圖), 啟動 [ Enable Out of range scanning ] 的設定(可離線讀取).


完成設定後, 當 BT Barcode Scanner 無法與基座通訊時,  CINO 藍芽條碼掃描器便會將所刷取的條碼資料(暫存)於 scanner 內部記憶體中( 可儲存約 2K 字組, 視型號而定), 直到恢復與基座的藍芽通訊連線後, 所離開範圍時刷取的條碼資料便會自動傳送至基座.

但用戶們要注意: 一旦 Scanner 電池電力耗盡或關機, 或變更通訊介面, 或回到預設值, 或解除配對等等, 其所離線儲存的條碼記錄都將會一併消失.



2, [ Batch 盤點模式下 ] 的資料收集的條碼讀碼
在這個盤點模式下, 是屬於專門工作在以讀碼儲存為主(與當時藍芽基座的通訊無關), 其所讀取的條碼記錄(最多可儲存達 100K 筆條碼記錄,以Ean13碼計算,視型號而定), 資料是被(固存)於 BT Scanner 內部記憶體中, 且不會跟隨電池電力一併消失. 如何刪除資料參考文末.


當完成盤點條碼資料收集工作後, 接下來便是傳送儲存的條碼記錄了, 如何搭配原廠基座(Cradle)去傳輸資料, 請參考以下方法.

1, 準備傳輸前

BT Scanner 與配對的原廠藍芽基座 = 需可正常通訊 + 且基座(Cradle)已與主機介面已連接(例如 USB HID Keyboard, USB-COM, RS232-C 等), 確認主機傳輸資料沒問題.



2, 選擇模式傳送資料

# 預設值 = 需人工刷取 [ Transmit Stored Data ] 設定碼(參考以下截圖), Scanner 便會將盤點收集的條碼資料, 經由藍芽無線=>至 (基座)Cradle => 至主機,

# 或設定為 [ Place Scanner Onto The Cradle ]  改為把將 BT Scanner 放置於基座上後, 才會自動傳輸資料至主機

# 或刷取 [ Scan Command or Place Scanner Onto The Cradle ] , 則上述兩種傳輸方式都可通用.

-------------------------------

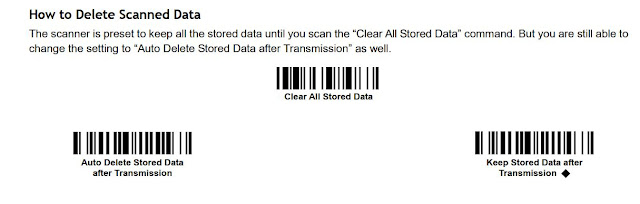

刪除盤點收集的資料:
在傳輸完後, 預設值 = BT Scanner 不會刪除記錄 [ Keep Stored Data after Transmission ], 尚有兩個選擇設定模式: 手動執行刪除 [ Clear All Stored Data ], 或傳輸完自動刪除 [ Auto Delete Stored Data after Transmission ]






以上CINO BT Barcode Scanner + 原廠藍芽基座的離線通訊讀碼應用
